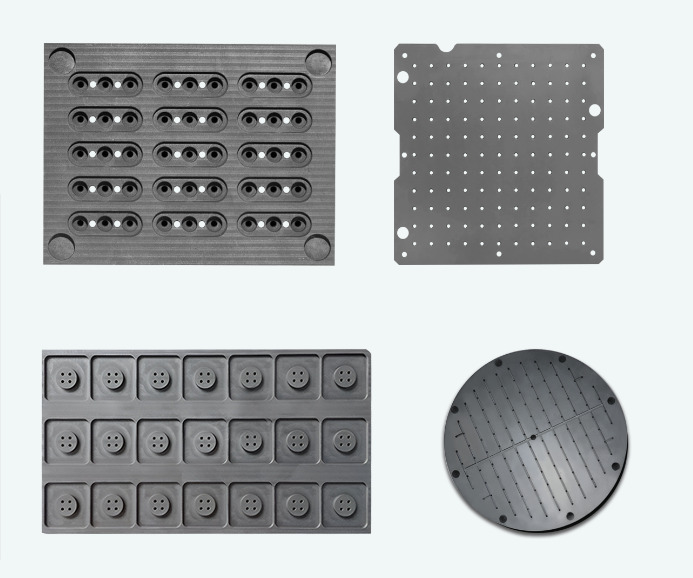

电子烧结石墨模具是指在电子元器件制造过程中，用于芯片与基板或引线框架之间烧结连接的石墨工装模具。它是电子封装工艺中的关键装备，通过精确定位芯片和载体，并在高温下提供均匀的压力和热场，使焊料或导电胶完成固化和冶金结合，直接影响电子元器件的连接可靠性和产品良率。

　　电子烧结工艺的核心是在受控的温度曲线下，使芯片与载体之间的连接材料形成可靠的电气和机械连接。常见的烧结方式包括共晶烧结、银浆烧结和焊料烧结等，无论采用哪种方式，都需要石墨模具来保证芯片在烧结过程中的位置精度和压力均匀性。石墨模具上设计有与芯片和引线框架精确匹配的定位结构，在烧结前将芯片和框架一一对应地放置在模具中，然后整体送入烧结炉。在高温下，焊料熔化并在表面张力作用下形成连接，冷却后即完成烧结。

　　电子烧结石墨模具对精度的要求极为严苛。首先是定位精度，模具上的芯片限位槽和框架定位销的位置公差通常要求在±0.01毫米以内，以保证芯片与焊盘的精确对准；其次是平面度，模具的承载面平面度要求在0.005毫米以内，否则会导致压力不均，形成焊接空洞；第三是表面粗糙度，模具表面需要达到Ra0.8以下，避免划伤芯片和框架，同时便于脱模。这些精度要求意味着电子烧结石墨模具必须使用高精度数控加工中心和三坐标测量仪进行加工和检测。

　　在材质选择方面，电子烧结石墨模具通常选用细颗粒高密度等静压石墨。细颗粒石墨的加工表面质量好，不易产生掉渣和毛刺，能够保证型腔的光洁度；高密度石墨的强度高、耐磨性好，模具使用寿命长；同时，电子烧结对洁净度要求高，必须选用灰分低于10ppm的高纯石墨，以避免高温下杂质挥发污染芯片。一些高端应用还会在模具表面涂敷类金刚石或碳化硅涂层，进一步提高耐磨性和脱模性。

　　电子烧结石墨模具的应用覆盖了多种电子元器件的封装。在功率半导体模块的封装中，石墨模具用于IGBT、MOSFET等芯片与DBC基板的焊接，模具上排列着数十个芯片位，一次烧结即可完成整个模块的芯片贴装；在光通信器件的封装中，微型石墨模具用于激光二极管和光电探测器的共晶焊接，定位精度要求达到微米级；在LED封装中，石墨模具用于荧光粉涂覆后的热固化和芯片的共晶焊接。东莞市捷诚石墨制品有限公司在电子烧结石墨模具领域拥有丰富经验，可根据客户的芯片尺寸和封装工艺定制高精度模具。

　　模具设计是电子烧结石墨模具制造中的关键环节。设计师需要根据芯片和引线框架的尺寸设计定位结构，同时考虑热膨胀匹配、装卸便利性和模具寿命等因素。例如，为了适应不同厚度的芯片，模具可以设计可调节的压块结构；为了提高生产效率，可以设计多腔模具一次处理多片框架。此外，模具的热容量也需要与烧结炉的温度曲线匹配，热容量过大会导致升温缓慢，影响生产节拍。

　　随着电子元器件向微型化、高功率和高可靠性方向发展，电子烧结石墨模具的技术门槛也在不断提高。更小的芯片尺寸、更高的烧结温度和更严格的洁净度要求，对石墨材料和加工技术都提出了新的挑战。东莞市捷诚石墨制品有限公司持续投入研发和设备升级，拥有多台进口五轴加工中心和精密检测设备，能够为半导体、光通信、LED等行业客户提供高精度、高稳定性的电子烧结石墨模具，助力客户提升封装良率和产品可靠性。
