集成电路封装产线里，模具负责成型，治具负责定位和承载，两者配合才能保证封装质量。电子IC封装治具，就是封装过程中把芯片和引线框架准确放到指定位置的工装，看似是辅助，细节却决定成败。

　　IC封装治具的定位要求很精细。芯片和引线框架尺寸小，放进去的位置偏差以微米计，偏差大了会影响引线连接和封装外观；治具要耐高温，塑封固化工序里稳定工作；表面要不粘连，塑封料不能粘在治具上；洁净度要高，不能污染芯片。

　　从应用看，电子IC封装治具用于芯片贴装定位、引线框架承载、塑封固化辅助和测试定位等环节。QFN、BGA、SOP等封装形式的生产中，治具贯穿多个工序，批量生产时治具的定位一致性和精度保持性尤为重要。

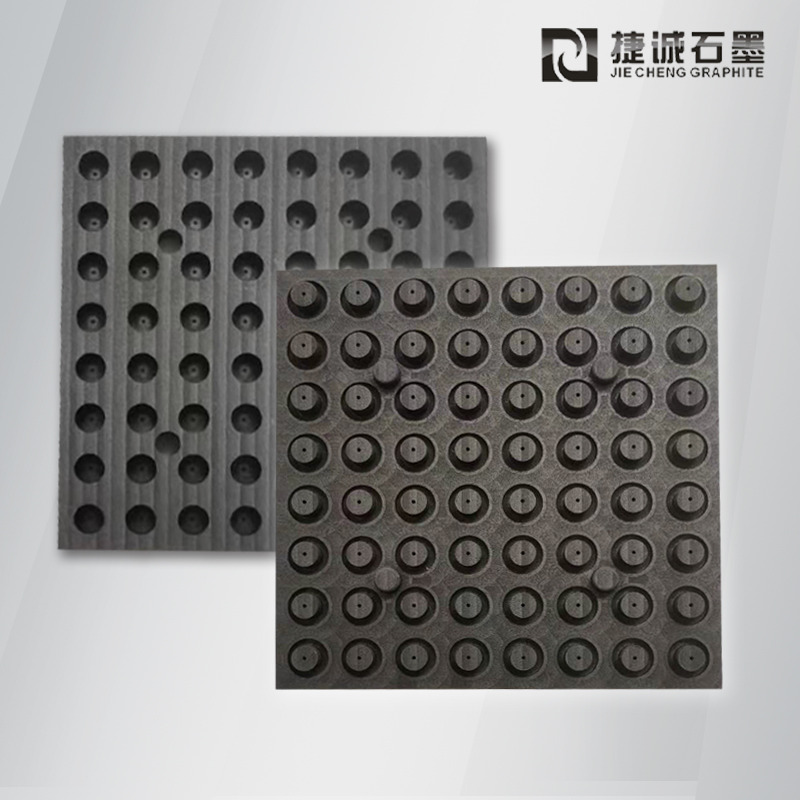

　　治具设计要结合封装设备。定位结构按芯片和框架尺寸设计，与模具腔体结构配合；多工位治具一次承载多只器件，提高产线效率；材质常用细颗粒高强石墨或等静压石墨，精度要求高的场景选等静压。尺寸公差直接影响定位精度。

　　定制电子IC封装治具时，把封装工艺、设备型号和器件图纸提供给供应商，结构设计才有依据。验收时核对定位尺寸和表面质量，先打样验证定位精度，确认合格再批量制作；使用中定期检查磨损，及时返修。

　　电子IC封装治具的精度保持要依靠规范和细节。治具的定位面是最容易磨损的部位，使用中注意避免硬物磕碰，定期检查定位尺寸；IC封装对洁净度有要求，治具的清洁保养要纳入日常管理，表面残留会影响定位和器件质量。定制时把封装设备的自动上下料接口一并提供给供应商，治具结构才能与产线匹配；批量大的治具建议准备备件，磨损到位的及时更换，不影响生产节拍。

　　电子IC封装治具是产线上的定位细节，作用却不可小看。定位准确、精度稳定，模具才能发挥效果，封装质量才能稳定，产线良率才有保障。
